產品如何做到可靠的防靜電設計？？

眾所周知，工業產品所應用的電磁環境之惡劣。要想產品在如此惡劣的電磁環境下正常工作，需要具備強大的抗干擾能力方能勝任。其中以靜電干擾最為常見且棘手。本文將手把手教你如何將工業產品做到可靠的防靜電設計。

1.了解靜電

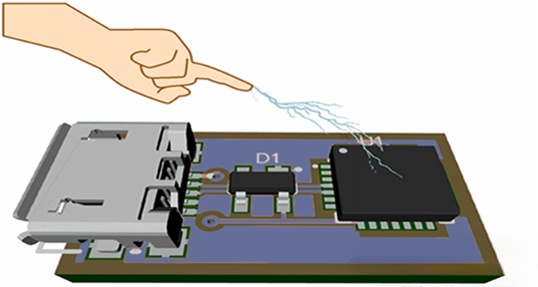

你想要打倒對手，必須先深入地了解他，才能有的放矢。什么是靜電放電？相信大家都有著深刻且痛的領悟：冬天懶懶地從椅子上起身給開門，在你的手與金屬門把手即將親密接觸那一刻，一股精神倍爽的刺痛感自手指神經未梢迅速傳至慵懶的大腦皮層，讓你情不自禁的“啊”出來。讓你產生刺痛感的，便是靜電放電（ESD）在搞的鬼！

生活中和電子產品所承受的靜電放電，主要來自于摩擦起電。任何兩個物質摩擦都會產生靜電，只是起電量大小不同而已，得電子的帶負電，失電子的帶正電。這個是小學三年級都會學習的知識點。但也就是這在小學就學過的小小靜電放電，卻成為不少電子工程師心中揮之不去的夢魘。

2.靜電放電為何會影響電子產品正常工作

科學家們根據物質相互摩擦后得失電子的能力，排序整理出了一份摩擦生產序列表。這里由正到負列舉部分材料序列：兔皮、玻璃、絲綢、鋁片、琥珀、滌綸、硅……。這些生活中常見的材料包含了導體、半導體和絕緣體。兩種絕緣體物質摩擦生電后，因絕緣體內電子不能自由移動，得到的電子將集聚在帶負電物質表面，形成強靜電場，其持續時間可長達數小時或幾天。當外界其它物質靠近帶電物質時，則可以形成強烈的ESD現象。

ESD有兩種典型的模型：人體模型HBM和機械模型MM。人體模型用于表示帶電人體放電時與器件或物體的相互作用。機械模型表示帶電導體源放電與器件或物體的相互作用。以下將最為常見及基本的人體模型來說明ESD是如何影響電子產品正常工作。

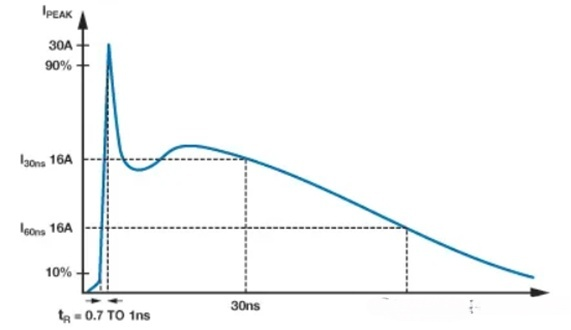

ESD對電子產品的影響主要體現在兩方面：過電應力EOS和電磁干擾EMI。在日常生活中因摩擦可使人體帶上幾千甚至上萬伏的靜電，國家標準GB/T 17626.2《電磁兼容 試驗和測量技術靜電放電抗擾度試驗》規定的接觸放電試驗電壓為±8kV，空氣放電試驗電壓為±15kV。ESD的高電壓大電流會導致半導體器件出現閂鎖效應，甚至直接將多數半導體器件損壞。另外其放電波形如下圖示，ESD放電脈沖上升沿的時間非常短，只有0.7~1ns。這將形成強烈的電磁輻射干擾，帶寬可達400MHz以上，通過傳導和空間輻射的方式對系統中的敏感信號造成干擾。

3.工業產品防靜電設計

老生常談，產品設計之前必須了解設計需求：工業產品在無產品標準要求的情況下，需要滿足行業標準GB/T 17799.2-2003《電磁兼容 通用標準 工業環境中的抗擾度試驗》，靜電抗擾度試驗接觸放電±8kV，空氣放電±15kV。

3.1.原理圖設計

首先是芯片及核心板方案選型，有一顆強大的心臟才能支撐強健四肢去完成高難度的任務。

其次接口電路增加ESD保護設計，滿足先保護后濾波原則。根據不同接口電路的信號特性，選擇不同ESD保護器件。比如高速信號接口，需選擇寄生電容小的器件，否則會產生信號失真，導致通信失敗。

再者各電源電路必須增加大小規格的去耦電容，進行寬頻帶的濾波設計。比如常見的：10uF+1nF組合。

最后針對一些特殊的敏感信號線增加ESD保護和濾波設計，比如復位、AD采樣、時鐘等信號線。

3.2.PCB設計

靜電放電主要是以傳導和空間輻射的方式在板級進行干擾，因此PCB設計的核心思想是信號完整性和減小信號環路面積。故PCB的防靜電設計需要滿足的幾個重要原則：

電源、地平面盡量完整；

信號走線盡量等寬、等距、等長；

過孔數量盡量少；

不跨分隔區走線；

盡量單點接地走線；

信號環路面積盡量小；

接口和芯片濾波和保護器件盡量靠近接口和芯片放置；

3.3.結構設計

結構上防靜電有屏蔽與接地兩大方法。

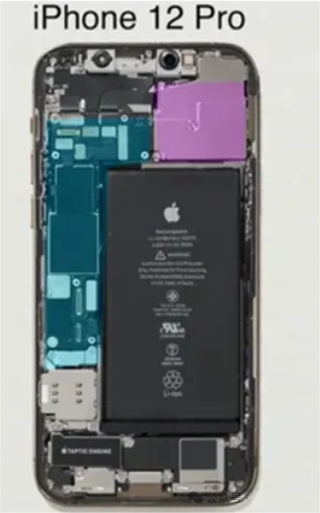

屏蔽可從整機結構上設計，但這樣設計成本較高，產品體積較大，實現起來比較困難。除非是原本就是金屬結構的產品，利用原有金屬結構來做屏蔽效果。若是絕緣材料外殼產品，則需要在外殼內壁做噴涂導電漆。噴涂導電漆雖然是一種有效的屏蔽措施，但其生產工藝比較復雜，一致性控制難度大。整機設備中往往會存在不少死角的區域，讓噴涂導電漆工序難上加難。另外可針對單獨敏感電路模塊增加屏蔽殼，最為典型的便是手機屏蔽結構設計。

結構的接地設計需要考慮如何將靜電能量以最快的速度泄放掉。這就必須滿足接地良好，接地阻抗越小越好。特別是需要進行靜電放電試驗的區域，接地連續性要得到保證。在此要特別注意的一點是，作為靜電泄放的接地線不要從敏感信號或模塊上方經過，否則靜電泄放瞬間大電流所產生的強電磁場會對這些電路造成干擾，引起不必要的麻煩。
